HRB轴承 - 双向推力角接触球轴承的基本知识

结构与特征

双向推力角接触球轴承,是作为机床主轴用而特别设计的高精度轴承,可以承受两个方向的轴向载荷。与 511 系列的推力球轴承相比较,组装在轴承中的球的直径小,个数多,并有 60°接触角。因而,离心力影响减轻,更耐高速旋转,刚性大。尺寸系列 234400 及尺寸系列 234900 的轴承,各自与圆柱滚子轴承 NN3000K 系列及 NNU4900K 系列的内外径尺寸相同,承受轴向载荷。

尺寸

双向推力角接触球轴承的基本尺寸按 JB/6362 的规定执行。

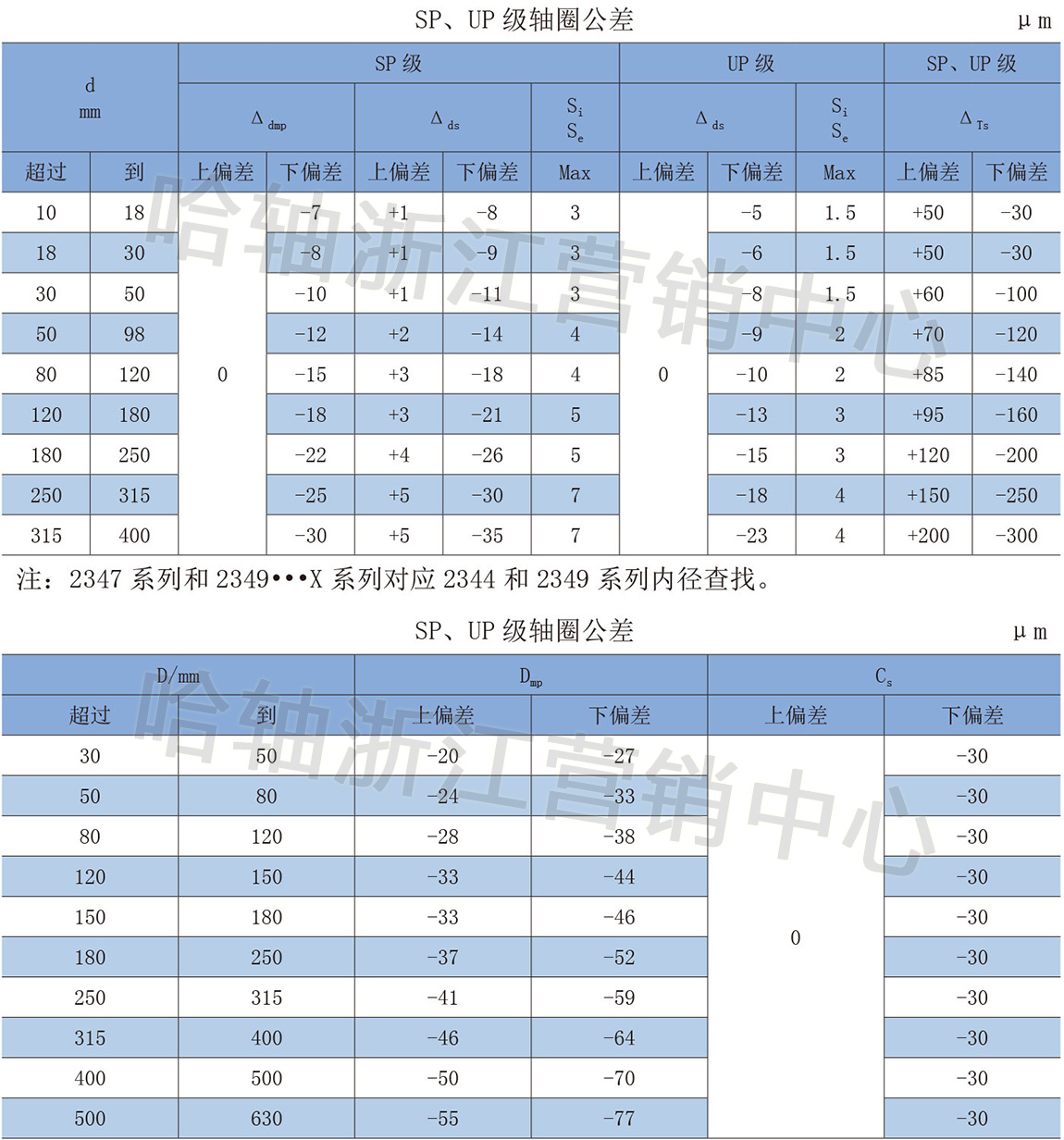

公差等级

HRB双向推力角接触球轴承提供 SP 公差等级产品,需要时可提供 UP 公差等级产品。

保持架

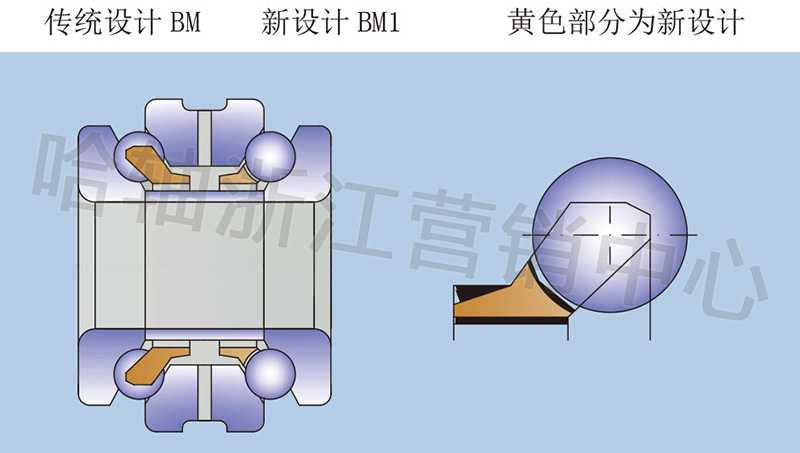

保持架为铜合金车制保持架。其中代号后缀加 BM1 的结沟为改良传统设计的保持架结构,由于保持架重量减轻,润滑空间增大,采用特殊铜合金作为保持架材质,保持架摩擦面积减小,因而容许旋转速度提高了百分之五十。

轴承代号后缀加“TN”的结构为尼龙保持架结构。结构形式如图

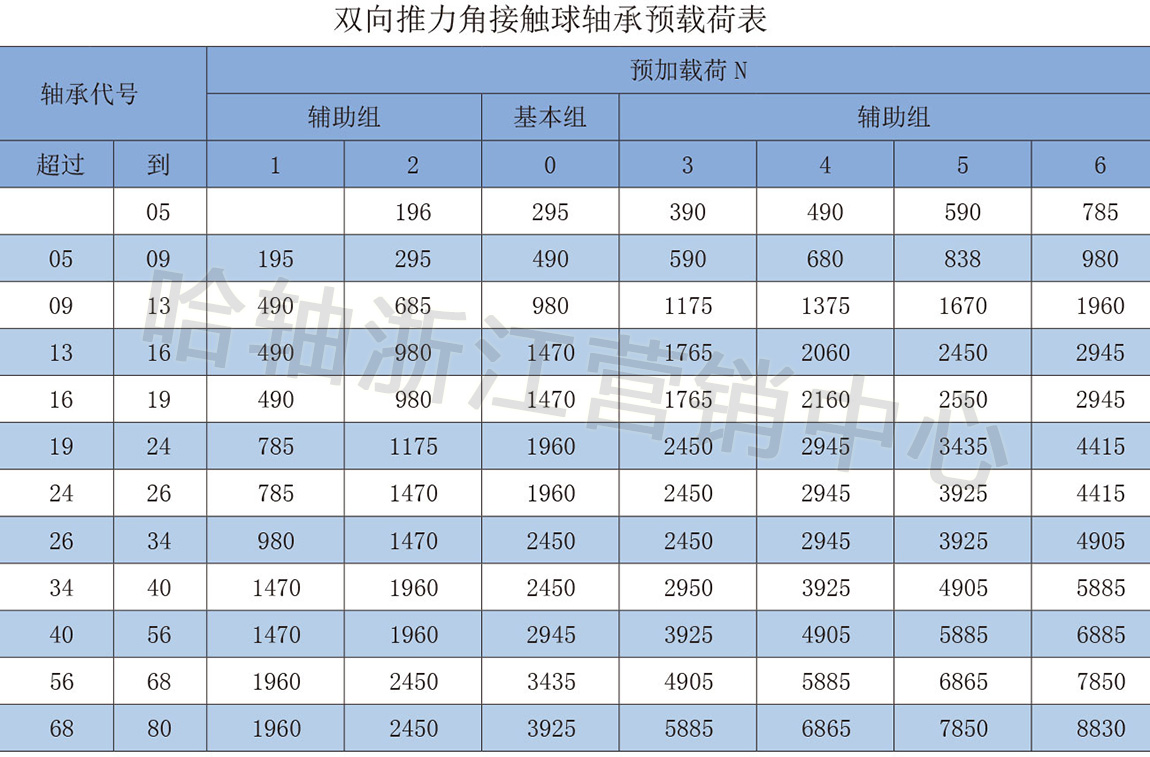

预载荷

双向推力角接触球轴承的预载荷由装设在两个轴圈之间的隔圈确定。双向推力角接触球轴承的接触角是 60°,这样,球在高速运转时能得到可靠的引导。采用推力角接触球轴承可以比使用相应的推力球轴承达到十分明显的较高转速。

安装尺寸

轴承套圈只允许和轴肩及支撑座凸肩贴合而不能被轴和壳的倒角卡住。因此,配合件的最大倒角半径 ramax 必须小于推力角接触球轴承相应倒角的最小坐标 rsmin。配合件的肩应高得使在碰到最大倒角坐标的情况下也能有一个足够的支承面积。表中列出了倒角的半径ramax 的尺寸和支承轴肩的直径。

当量动载荷

紧靠着圆柱滚子轴承安装的推力角接触球轴承,仅承受轴向力。

P=Fa [kN]

当量静载荷

紧靠着圆柱滚子轴承安装的推力角接触球轴承受轴向力。

P0=Fa[kN]

推荐配合

轴圈和轴的配合,以没有过盈量,也没有游隙的状态为目标;座圈与外壳孔的配合为动配合。

与双列圆柱滚子轴承并列使用于同一内径的外壳的情况下,外径尺寸公差为 f6,以便成为动配合。

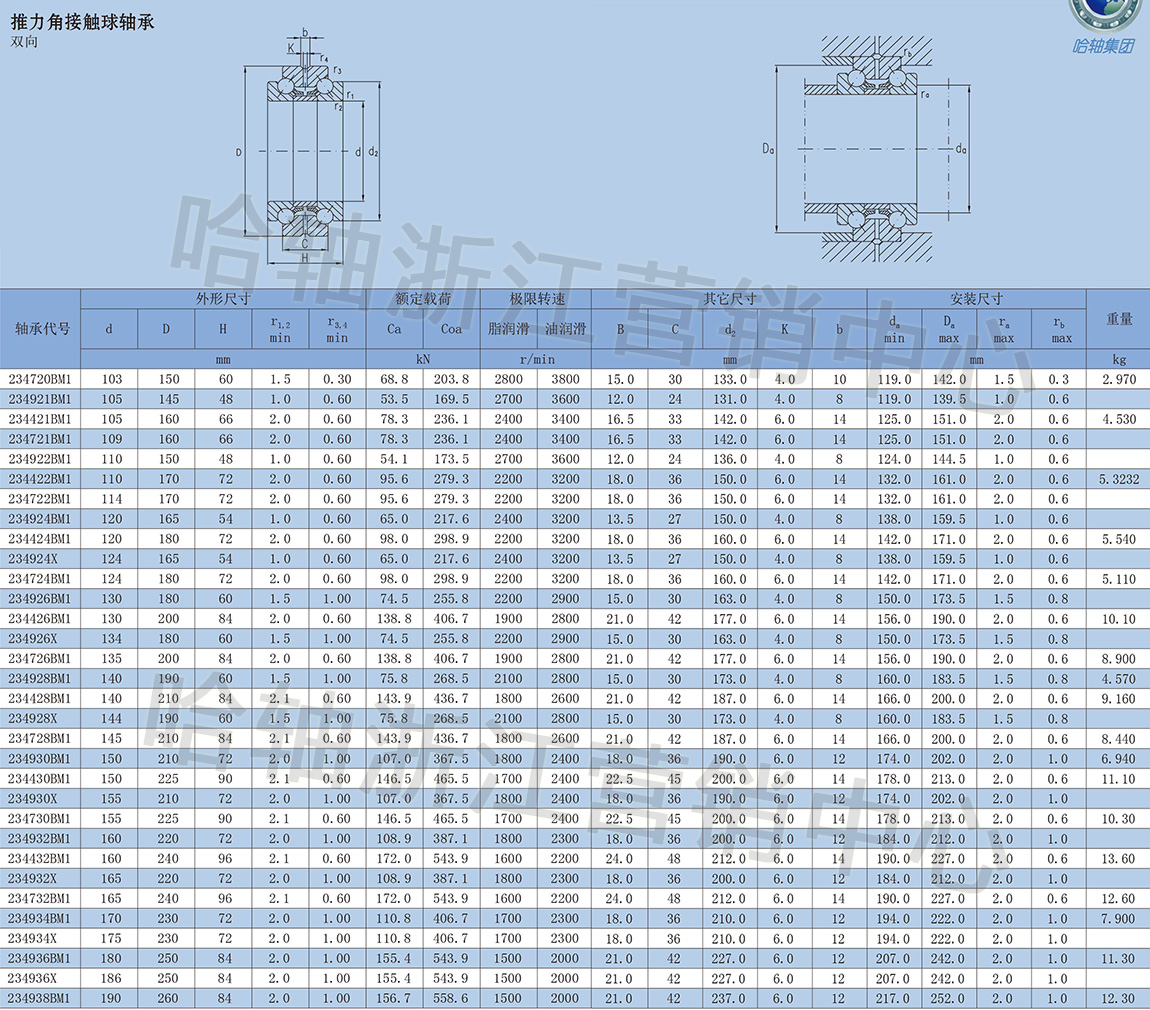

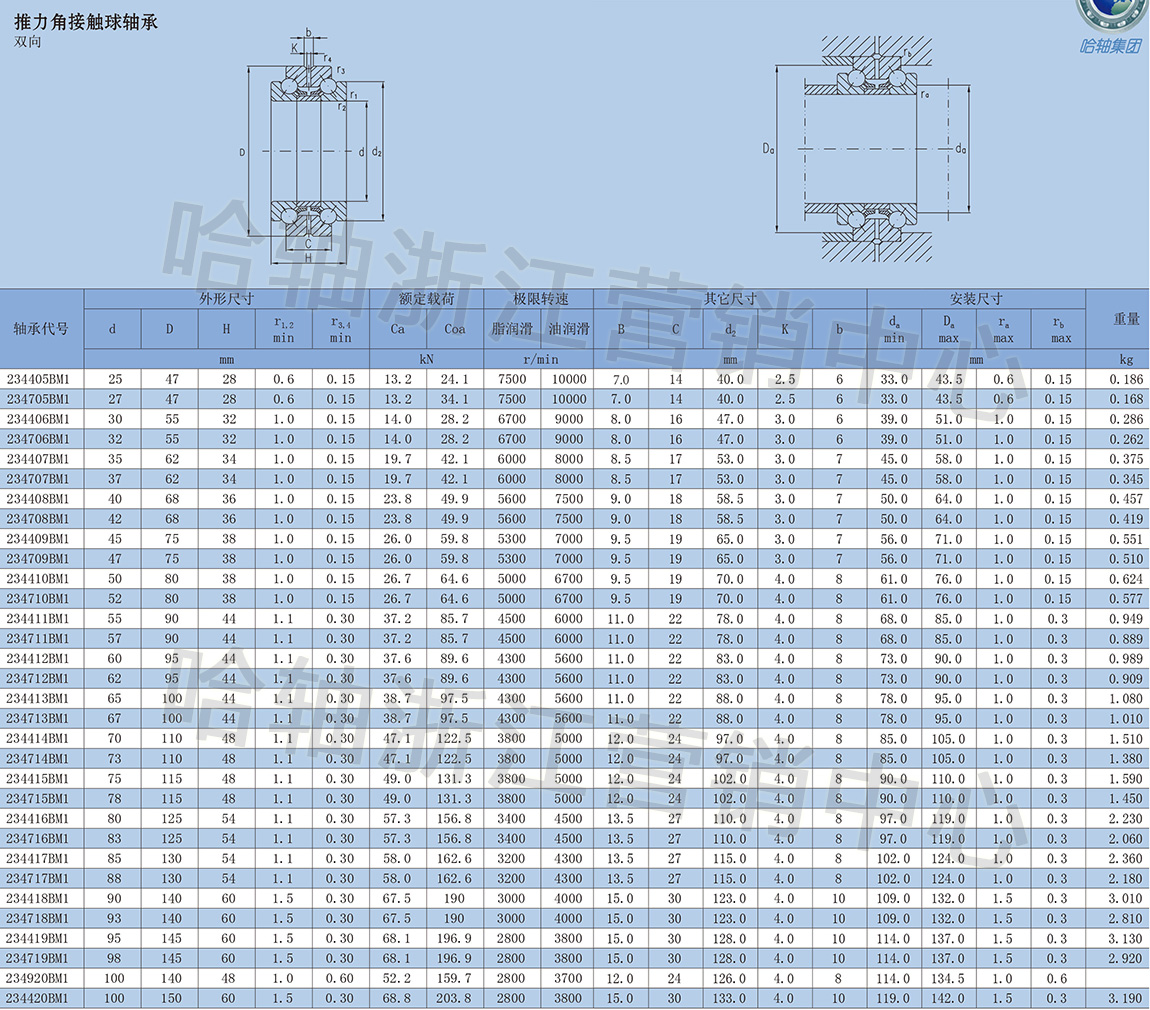

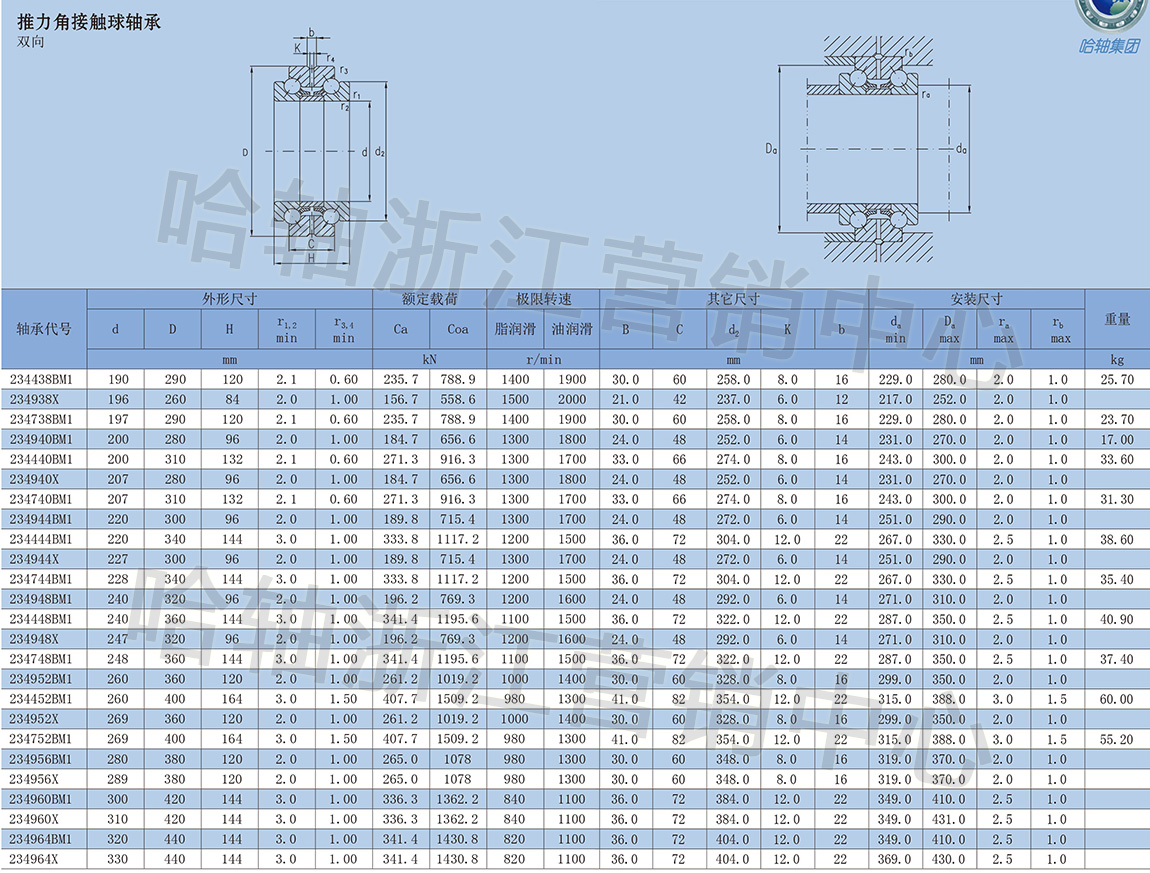

双向推力角接触球轴承的型号查询,尺寸技术参数:
