HRB轴承-推力球轴承基本知识和型号查询

2017-05-28     来源:浙江哈轴     阅读次数:1815

HRB轴承 - 推力球轴承

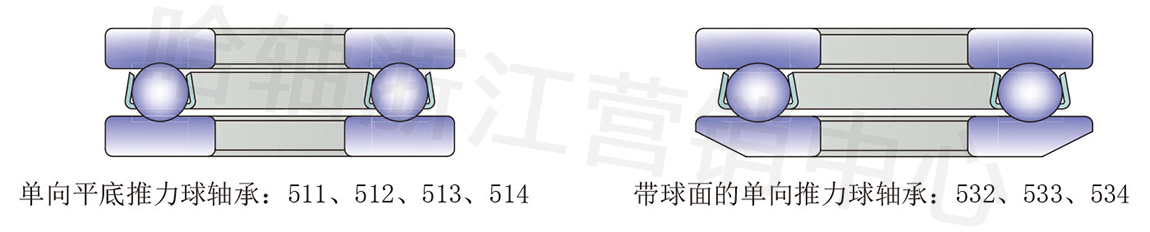

单向推力球轴承:

单向推力球轴承是可分离型轴承。由一个轴圈、一个座圈和一个球和保持架的组合件构成。安装和拆卸都很方便。与轴紧配合的套圈称为轴圈,与轴有间隙的称为座圈。单向推力球轴承只能承受单向轴向载荷,不能承受任何径向载荷,可对轴单方向轴向定位。

由于不能限制轴和外壳孔之间的径向移动,因此极限转速较低。当轴和轴承座孔的轴线不重合或轴承支承面与轴线不垂直时,将引起轴承过早损坏。如有这种情况,可选用带球面座圈的推力球轴承,来补偿与轴承箱之间存在的角度误差。

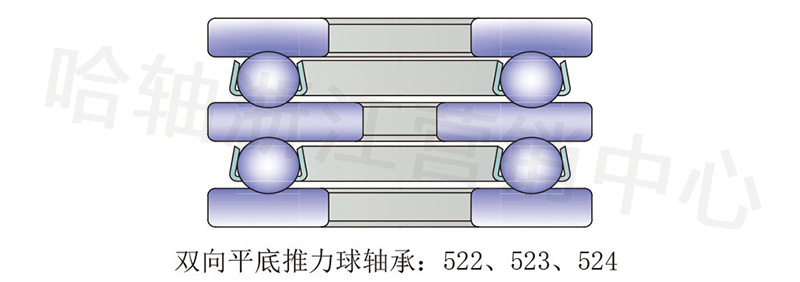

双向推力球轴承:

双向推力球轴承是可分离型轴承。由一个两面带沟槽的轴圈、两个座圈和两个球和保持架组合件构成。双向推力球轴承可以承受双向作用的轴向载荷,不能承受任何径向载荷。因此,可对轴双向轴向定位。

座圈和球保持架组件与相应的单向轴承相同。

尺寸:

表中所列各种规格的推力球轴承的基本尺寸符合 ISO104 之规定。

公差:

HRB推力球轴承之标准产品为 P0 级公差。如有需要,可为客户提供 P6P5 乃至 P4 级精度的产品。各级公差值可见标准。

保持架:

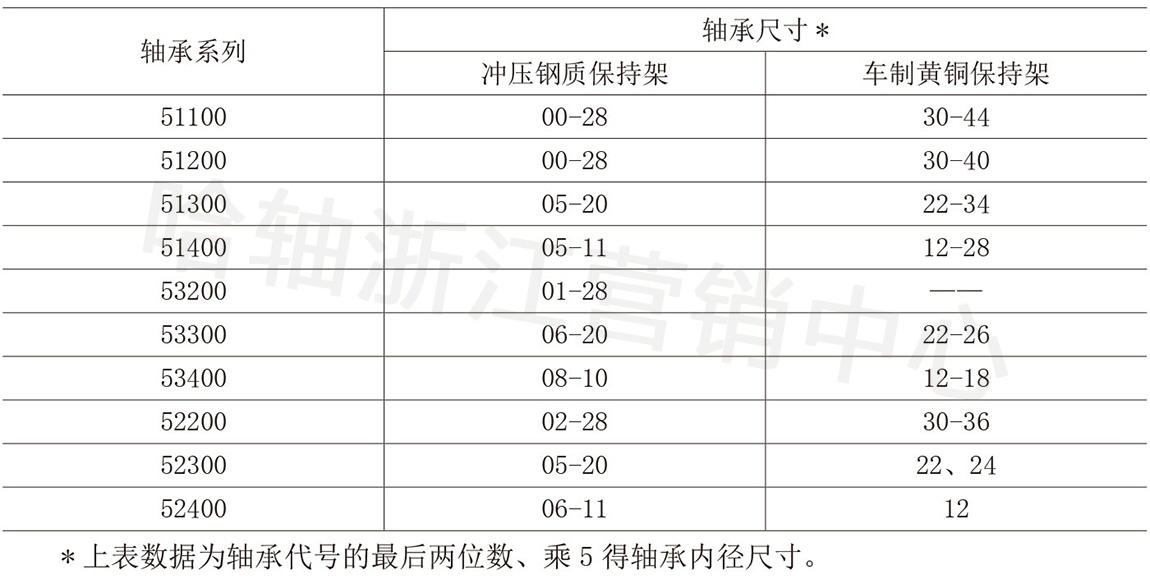

HRB推力球轴承所用保持架为钢制冲压保持架和车制铜保持架两种。具体规格所用保持架材料参见下表:

最小载荷:

推力球轴承在运转中,由于惯性力的作用,钢球与滚道之间产生滑动,而使温升增高,工作表面损坏。为了防止钢球在滚道间滑动,推力球轴承在工作中必须加以最小轴向载荷Famin

Famin A(nmax/1000)2

式中:Famin——最小轴向载荷,kN

A——最小载荷系数,列在轴承尺寸表中。

nmax——最大工作转速,rpm

轴承所支撑机件之重量加上外力常超过最小载荷。若未达到必须施加预压,如使用弹簧。

当量静载荷:

单、双向推力球轴承中:P0=Fa

当量动载荷:

单、双向推力球轴承中:P=Fa

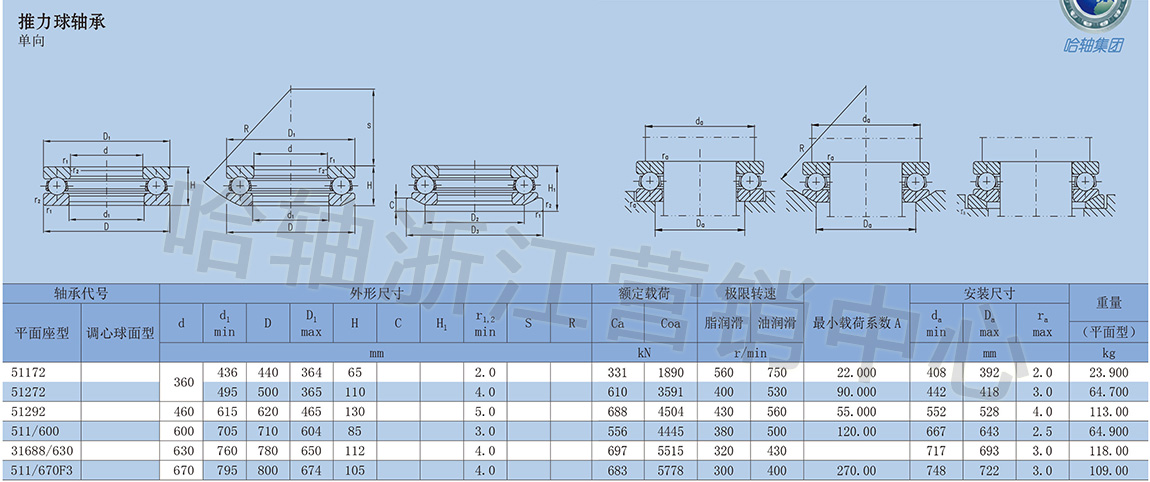

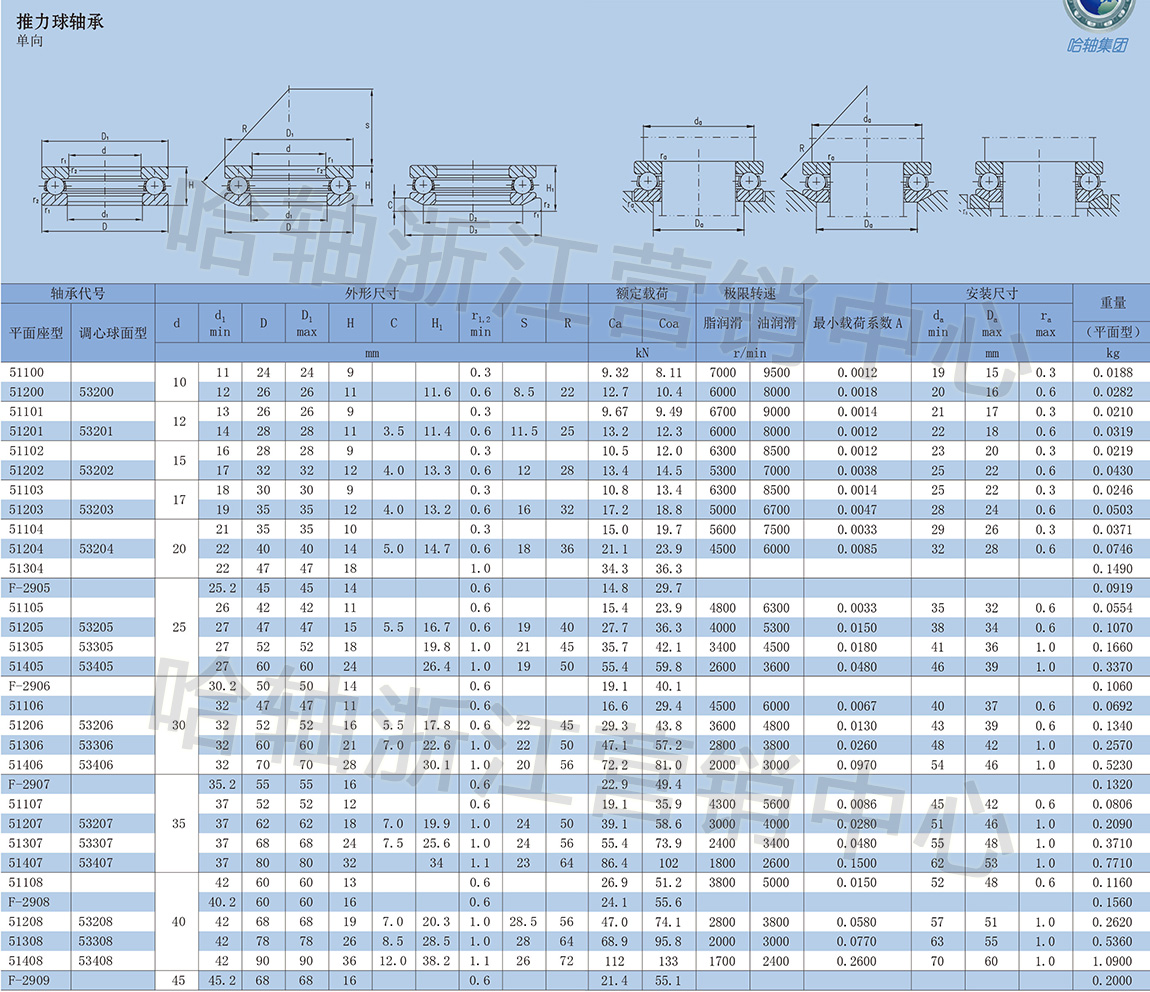

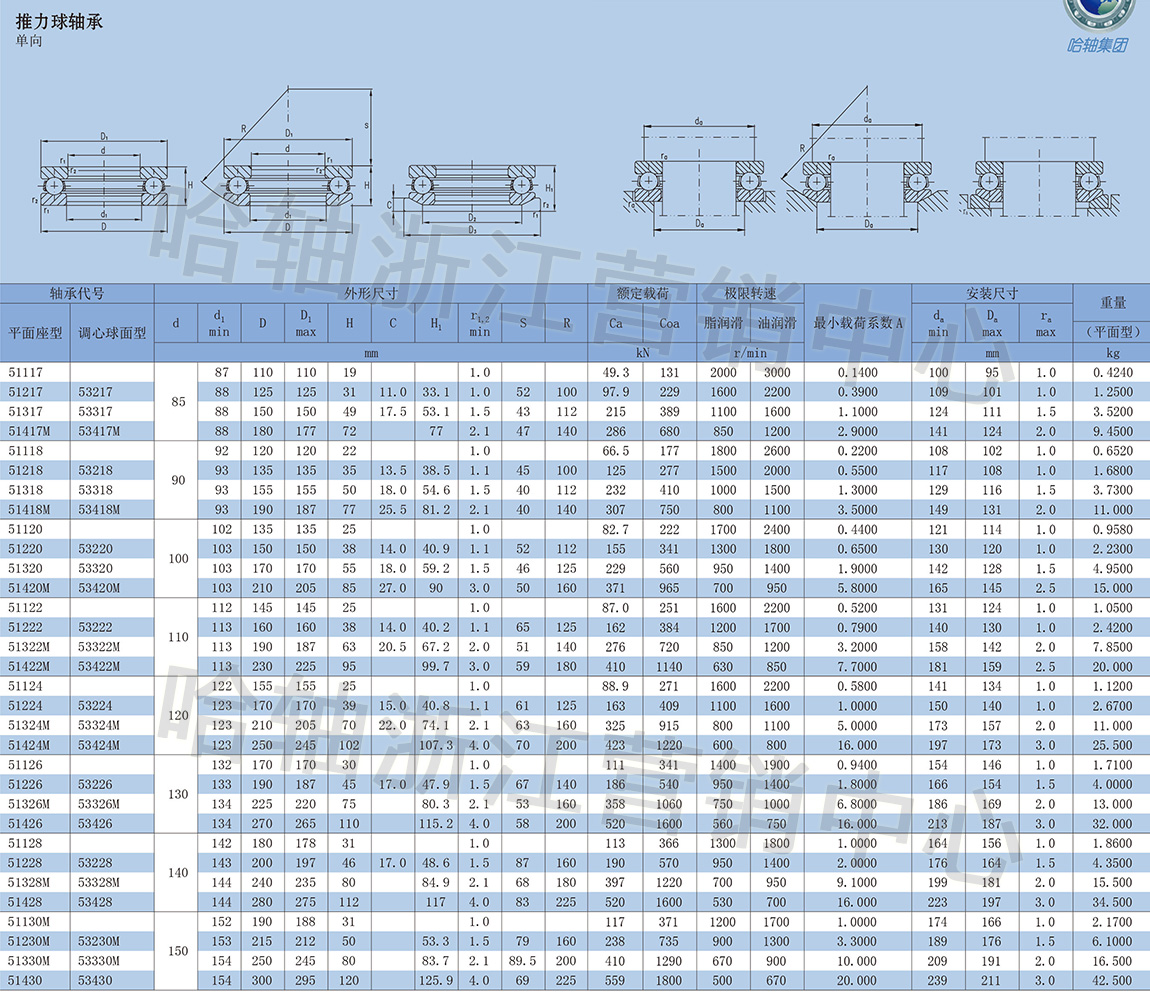

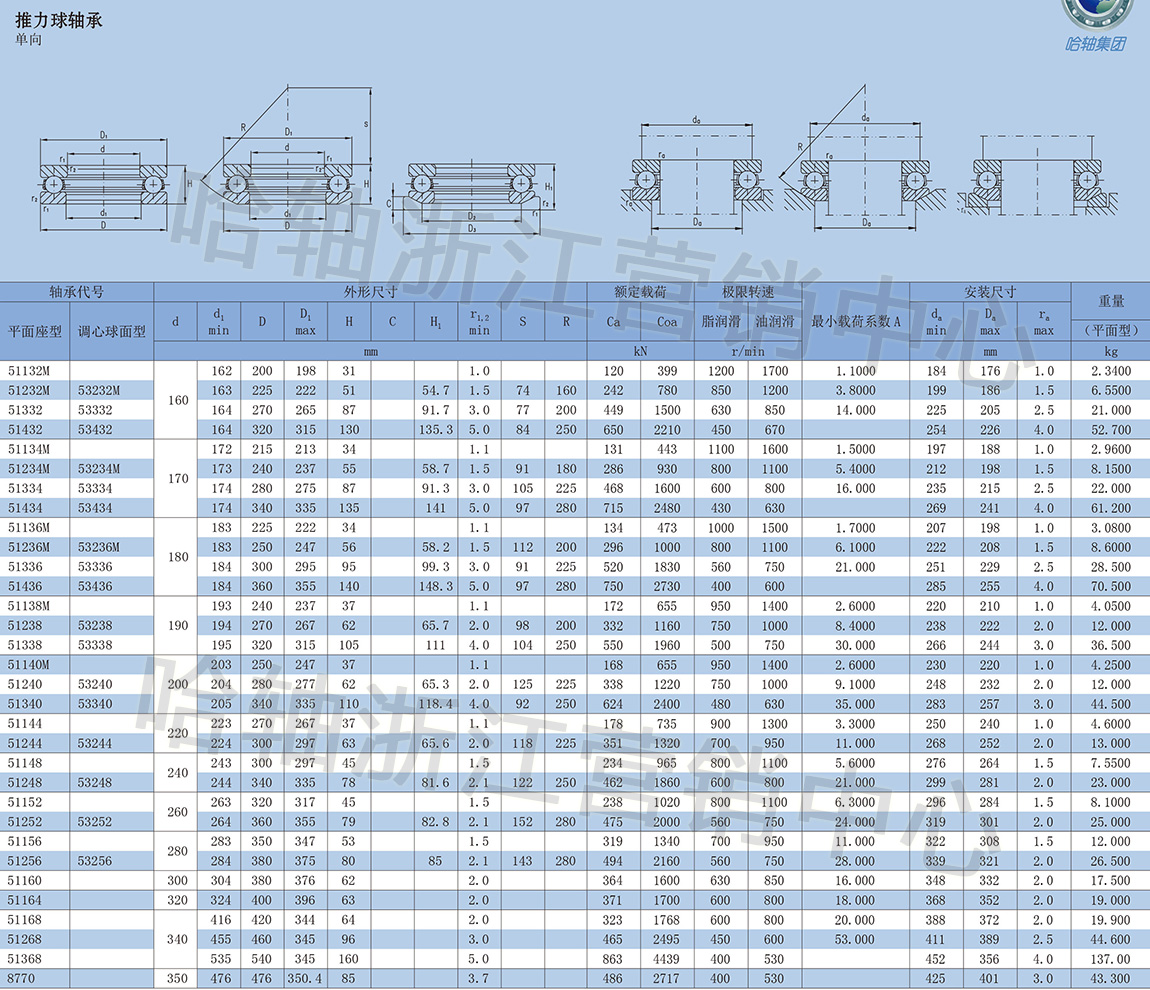

推力球轴承 单向

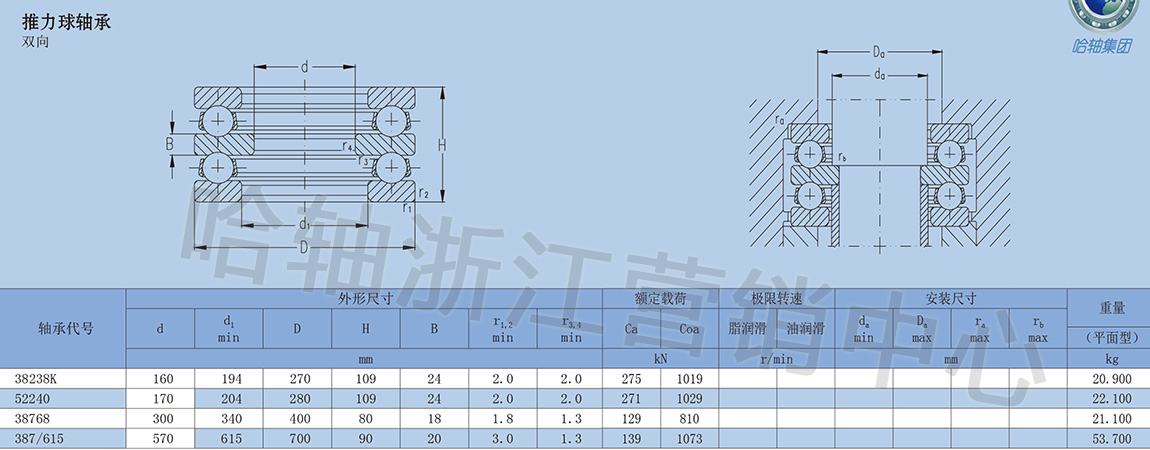

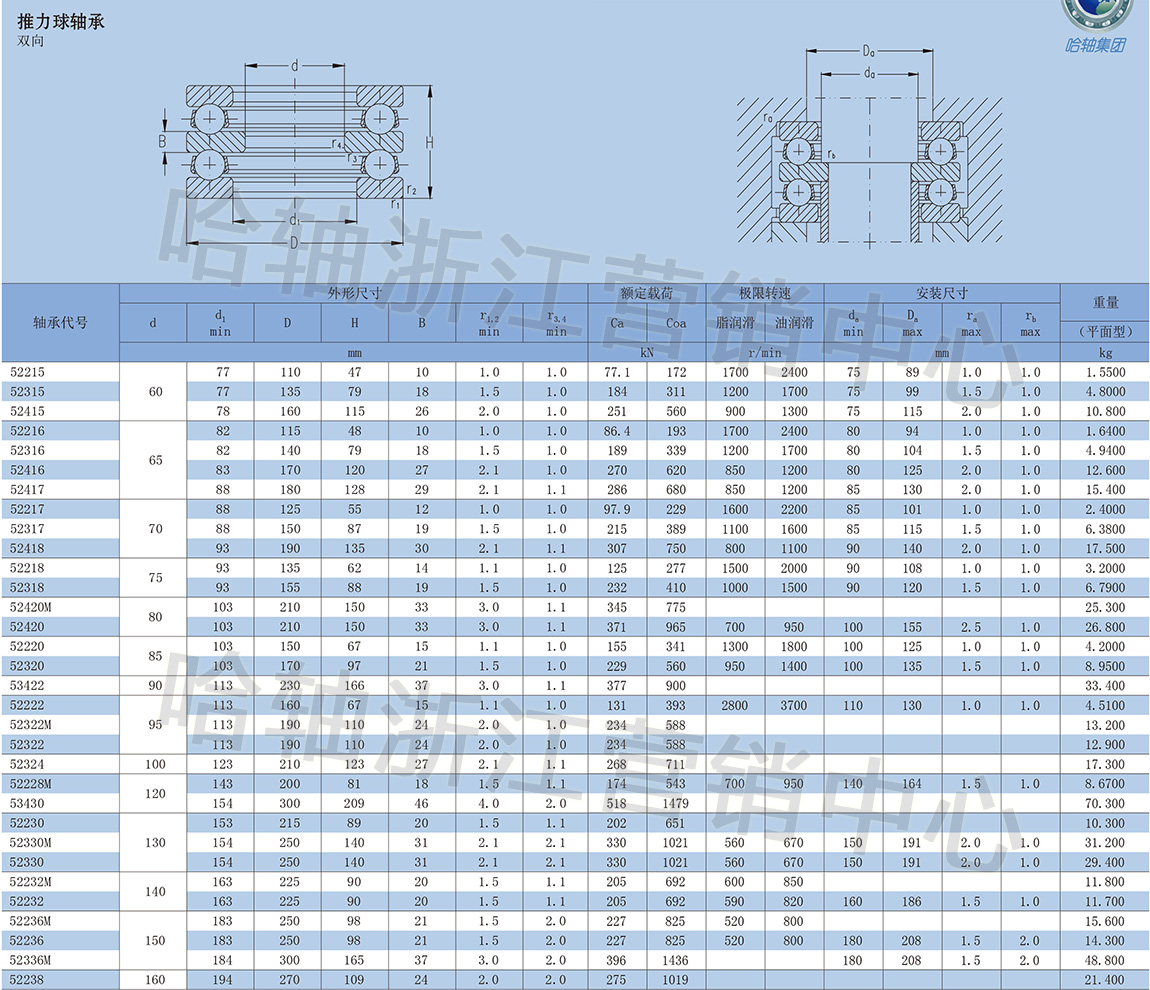

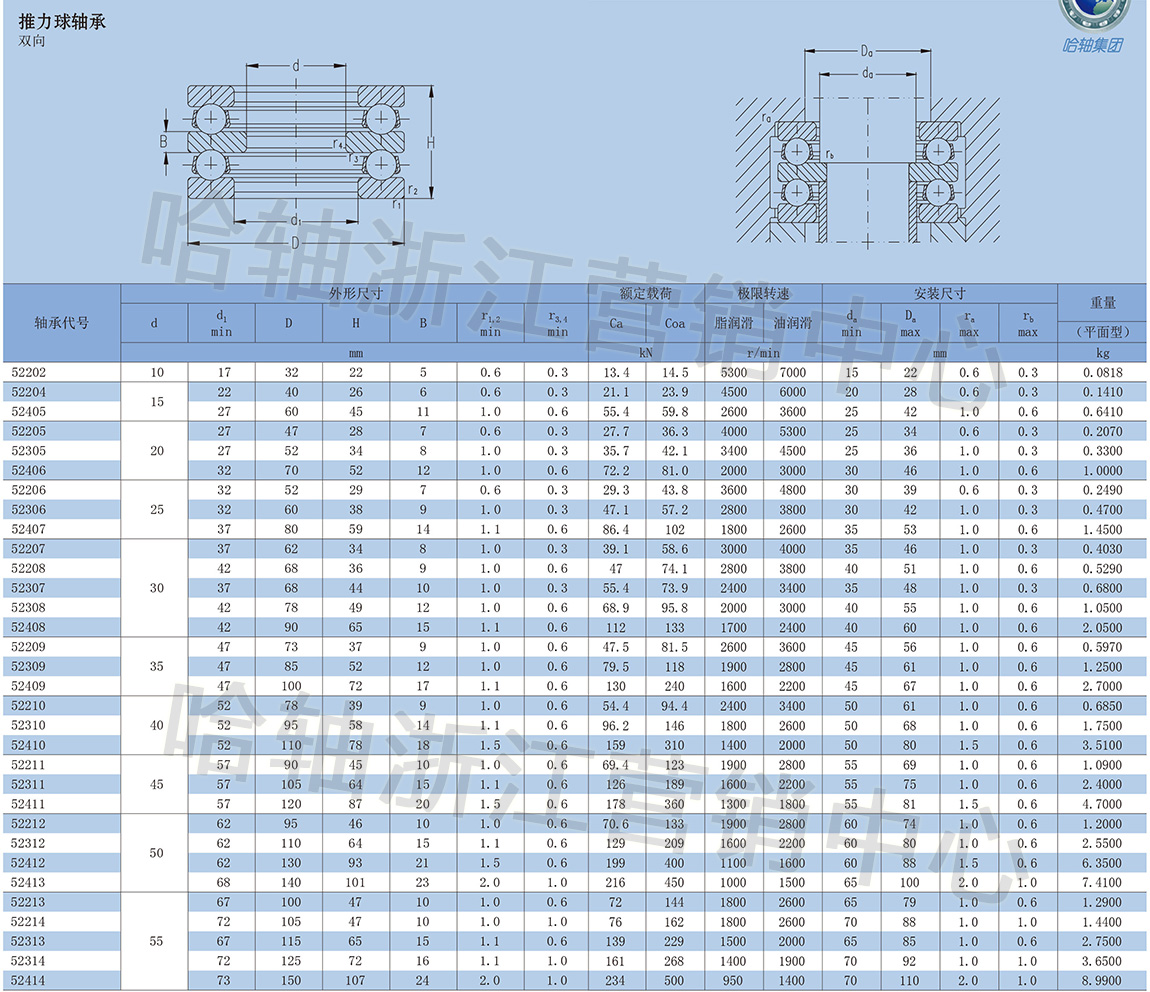

推力球轴承 双向
